ЗЛАМОСТІЙКІ КОНСТРУКЦІЇ ВЛАСТ
ЗМІЦНЕНИЙ КОРОБ НА ОСНОВІ МЕТАЛЕВОГО КУТНИКА З ПОДВІЙНИМ ПРИТВОРОМ
Такі металеві двері відрізняє наявність двох контурів примикання і ущільнення. Каркас дверного полотна і ребра жорсткості виготовляються з металевого кутника 63 × 63 мм, а коробка - з металевого кутника 75 × 75 мм, товщиною 6 мм. Таким чином, ширина полотна становить 100 мм, а притвор двері 60 мм. Така конструкція має підвищену міцність і твердість, що значно підвищує її зламостійкість, оскільки в противному випадку, при недостатній жорсткості, полотно буде віджате ломом або втиснуте домкратом, зрізано болгаркою і т.д.
На фотографіях видно, як виглядає зміцнена рама з куточка і торець дверного полотна з подвійним притвором, виготовлені фахівцями компанії ВЛАСТ.
Ущільнювач два контури
Зміцнена конструкція з кутника 75х75мм з 2-м притвором
ЗМІЦНЕНА КУТНИКОВА РАМА З ПОТРІЙНИМ ПРИТВОРОМ
На фотографіях видно, як виглядає зміцнена рама з кутника і торець дверного полотна з притвором, виготовлені фахівцями компанії ВЛАСТ.
Ущильнювач 3 контури
Звукоизоляційна зміцнена конструкція з 3-м притвором

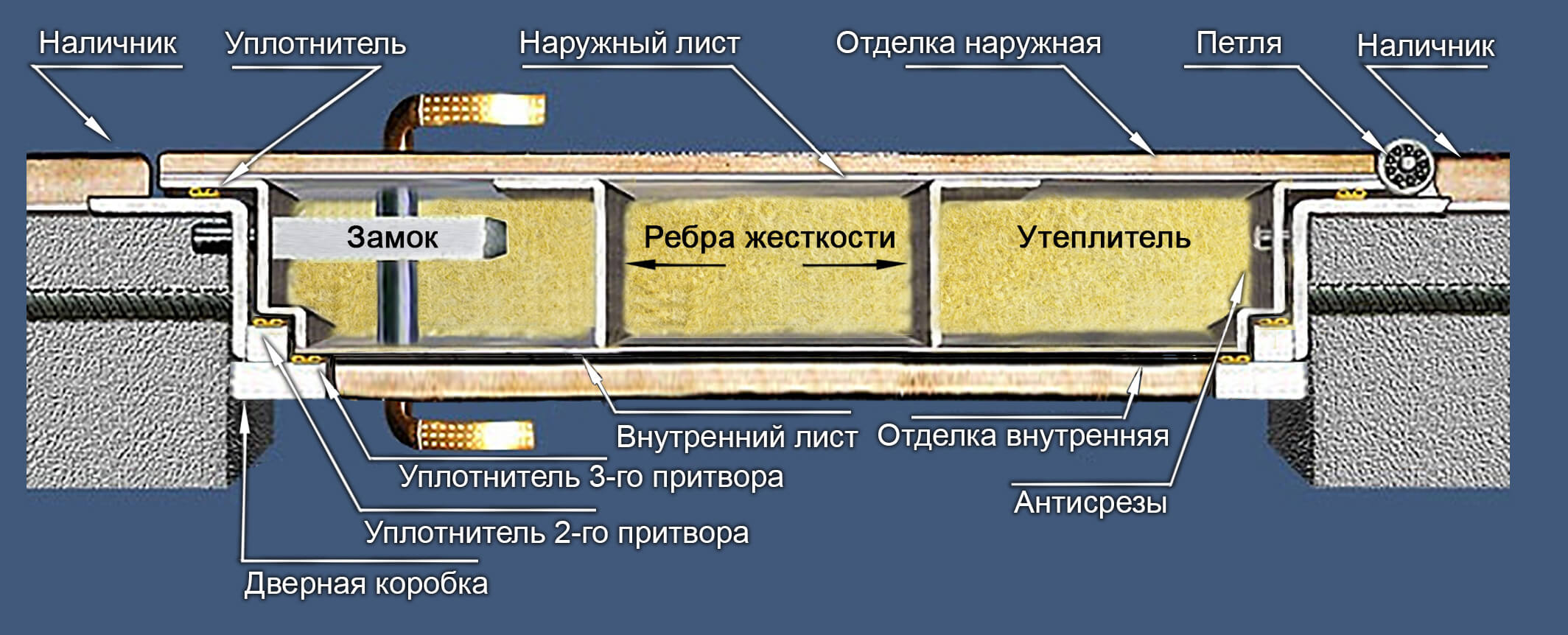

Відмінною особливістю цих металевих дверей є наявність потрійного притвору, що значно підвищує рівень тепло і звукоізоляції. Дверна коробка і металеві двері, в даному випадку, мають три контури дотику і ущільнення. Замкнута металева порожнина дверної коробки виготовлена з металевого кутника 63 × 63 мм, до якого приварюються в лівій і правій бічних частинах труба 15 × 15 мм, що створює 2-й контур, а до цієї труби знову приварюється труба 30 × 20 мм, що і створює 3-й контур на коробці. Конструкція полотна металевих дверей складається із зовнішнього і внутрішнього листів металу товщиною 2 мм. Периметр двері виконан з міцного металевого кутника 50х50 мм, а внутрішні ребра жорсткості виконані з металевого П-образного профілю 70 мм, що значно підвищує міцність і жорсткість полотна. Таким чином, загальна товщина полотна становить 110 мм. Для отримання додаткової притвору на полотні, в даній конструкції приварюється додатковий куточок 15х17 мм, що значно підвищує тепло- та звукоізоляційні характеристика вхідних дверей з такою конструкцією полотна і коробки.
Така конструкція значно підвищує швидкість і жорсткість полотна, так як у противному випадку, при недостатній жорсткості, полотно буде віджато ломом або вдаленим будинком, срізано болгаркою тощо.
Конструктивні відмінності дверей з 3 м притвором фабрики дверей Власт від кутникових дверей без притвору
| Конструктивні елемент | Двері кутникові | Двері кутникові з 3-м притвором |
|---|---|---|
| Коробка кутникова: | Кутник L50 | кутник L63+труба 15мм+труба 30мм |
| Полотно: | кутник L 35мм | кутник L 50мм+ кутник L 15мм |
| Лист сталі: | 2 листа товщина 1,5 мм | 2 листа товщина 2 мм |
| Товщина полотна (без мдф накладок): |
38 мм | 74 мм |
| Ущильнювач: | Один контур | Три контури |
КУТНИКОВА КОРОБКА
Якщо дверний отвір повинен бути максимально широким, то застосовується кутникові металеві двері. Конструкція таких дверей являє собою зовнішній і внутрішній листи металу, укріплені на дверній рамі, при цьому дверна рама і ребра жорсткості виготовляються з металевого кутника 35 × 35 або 40 × 40 мм, а дверна коробка - з металевого куточка 50 × 50 мм.
На фотографіях видно, як виглядає рама з куточка і торець дверного полотна з одним притвором, виготовлені фахівцями компанії ВЛАСТ.
Ущильнювач один контур
Кутникова конструкція рама з одним притвором
КУТНИКОВА КОРОБКА З ПОДВІЙНИМ ПРИТВОРОМ
Такі металеві двері відрізняє наявність двох контурів примикання та ущільнення. Дверна рама і ребра жорсткості виготовляються з металевого кутника 50 × 50 мм, а коробка - з металевого кутника 63 × 63 мм.
Уплотнитель два контур
Уголковая конструкция рама с 2-м притвором
КУТНИКОВА КОРОБКА З КВАДРАТНОЇ ТРУБИ
Якщо доводиться звужувати дверний отвір або ригелі замку потребують додаткового захисту, використовується кутникова коробка з квадратної труби. При цьому рама дверного полотна виготовляється з металевої труби квадратного перетину 63 × 63 мм.
Конструктивно такі двері складаються з зовнішного та внутрішнього листів металу, укріплені на дверний рамі, яка виготовляється з металевого кутника 50 × 50 мм. Ребра жорсткості дверного полотна виготовляються з кутника такого ж перетину.
На фотографіях видно, як виглядає рама з кутника і торець дверного полотна рамою з металевої квадратної труби, виготовлені фахівцями компанії ВЛАСТ.
На фотографіях, Ви можете побачити, як виглядає наша рама з металевої квадратної труби 60 × 60 мм.
УГОЛКОВАЯ КОРОБКА ІЗ КВАДРАТНОЇ ТРУБИ З ДВОЙНИМ ПРИТВОРОМ
Відмінною особливістю цієї металевих дверей є наявність подвійного притвору. Тобто дверна коробка і металеві двері мають два контури примикання і ущільнення. Замкнута металева порожнина дверної коробки виготовлена з металевої квадратної труби 63 × 63 мм. Конструкція цієї вхідних металевих дверей складається із зовнішнього і внутрішнього листів металу. Периметр двері та внутрішні ребра жорсткості виконані з міцного металевого кутника 50х50 мм.
На фотографіях видно, як виглядає рама з кутника і торець дверного полотна з коробкою з квадратної труби з подвійним притвором, виготовлені фахівцями компанії ВЛАСТ.
Зверніть увагу, що дверна коробка і металеві двері мають два контури примикання і ущільнення.
Кутникові металоконструкції використовуються при виготовленні більшості металевих дверей - подібна конструкція є найбільш універсальною. Кутникові металоконструкції поєднуються з більшістю дверних прорізів, виняток становлять лише дверні отвори складної форми. Вхідні двері на основі кутникових металоконструкцій практично не звужують ширину дверного отвору, що є дуже важливим показником для зручності користувачів, і мають підвищену міцність.
Недарма опори ліній електропередач виготовляються з кутникових металоконструкцій. Цей факт пояснюється високою міцністю цих профілів. Ми варимо зовнішній периметр кутника полотна полицею назовні. Це вимагає кваліфікованої роботи досвідченого зварювальника. Зовнішній лист 2 мм в сумі з товщиною зовнішнього кутника 3,5 мм дає товщину 5,5 мм, яка здатна витримувати величезні навантаження лому або домкрата, у разі спроби силового відкриття і встояти.
